 Compteur vitesse et tours sur dax

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Compteur vitesse et tours sur dax   Jeu 1 Nov - 13:40

Salut a tous, je lance un topic pour lequel je suis pas le seul à etre interréssé.
Voilà, moi sans compte tours je me sens un peu perdu. Neutral

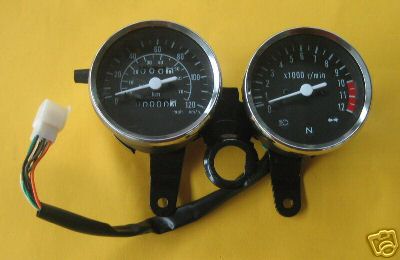

Alors, j'amerais savoir si il y avait possibilitée de monter ça :

Je sais, c'est pour PBR... scratch
Mais quand même lol Laughing
Merci d'avance a tous !!
Thomas
Revenir en haut Aller en bas
MonkeyM@x-ZBM@x-D@xM@x
Langue pendue
avatar

Nombre de messages : 4553
Age : 64
Date d'inscription : 16/03/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 14:17

Revenir en haut Aller en bas
MonkeyM@x-ZBM@x-D@xM@x
Langue pendue
avatar

Nombre de messages : 4553
Age : 64
Date d'inscription : 16/03/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 14:18

Revenir en haut Aller en bas
Franky
Langue pendue
avatar

Nombre de messages : 444
Age : 58
Date d'inscription : 14/07/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 17:11

Ca ressemble bigrement à des compteurs de Suzuky GT 125 des années 70. ça avoinait sec, et oui 2T rien à voir avec le coupleux 4T
Revenir en haut Aller en bas
http://www.franckschwarz.com
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 17:32

OUI je sais mais c'était pour faire un topic plus visé sur ça...
Revenir en haut Aller en bas
techmec83
Langue pendue
avatar

Nombre de messages : 482
Age : 44
Date d'inscription : 05/07/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 19:35

salut ben ecoute je pensse que c est faisable , j ai voulu le faire aussi monte un compteur compt tour pbr mais comme je n en trouve pas j ai monte ca
http://i23.servimg.com/u/f23/11/45/18/08/compte11.jpg
j ai mis un peu de temps mais tous fonctionne et pour le compt tour je l ai branche sur le capteur du volant magnetique
donc pour ton compteur pbr ,il te suffit de l alimenter en 12 v(batterie)puis ensuite essaye de brancher le fil signal compt tour ,soit sur le capteur volant soit entree bobine ht soit enroule autour du fil anti parasite mais je pensse que ce sera sur le capteur volant
voila bonne bidouille
thumright a+
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 21:01

Mais est-ce que le compteur vitesse s'adapte sur mon dax ??
C'est compteur electronique ou pas ?
Et comment raccorder le cable du compte-tour?? parce que les cable du tableau de bord là ils sont tous petits eten une seule connexion !
HELP ME PLEASE, je recconnai que je suis bien paummé !! Sad Sad
Merci @++
Thomas thumright
Revenir en haut Aller en bas
techmec83
Langue pendue
avatar

Nombre de messages : 482
Age : 44
Date d'inscription : 05/07/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Jeu 1 Nov - 23:04

salut ,le compteur doit etre a cable tu a juste a devisser le cable sur le compteur de ton dax et le revisser sur celui du pbr ensuite pour le cablage faudrai voir dans le compttour ou ca va
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Ven 2 Nov - 9:35

Merci techmec83 tu m'a bien avancé, qu'elqu'un saurait pour le compte-tours ?
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Sam 3 Nov - 12:37

J'ai pas très bien compris ou on branchait lesz fils du compte-tours,car il y en a plusieur ...
Merci @+++
Thomas
Revenir en haut Aller en bas
mattlebichon
Langue pendue
avatar

Nombre de messages : 634
Age : 36
Date d'inscription : 03/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 8:28

salut les gars, techmec ton compte tours ne serait pas un tout en un (compteur, compte tours, plus "light gear" ou je sais plus trop) ?
Revenir en haut Aller en bas
unmk2mars
Langue pendue
avatar

Nombre de messages : 2321
Age : 26
Date d'inscription : 03/04/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 11:38

Revenir en haut Aller en bas
mattlebichon
Langue pendue
avatar

Nombre de messages : 634
Age : 36
Date d'inscription : 03/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 14:46

il y a aussi ce genre de truc mais bon 130€ quand meme

http://www.dirtstore.fr/boutique/achat/produit_details.php?id=287&catid=147
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 16:19

Oui mais je trouve plus sympas le compteur PBR lol
Et surtout moins cher !!
Revenir en haut Aller en bas
tonydu51
Langue pendue
avatar

Nombre de messages : 266
Age : 29
Date d'inscription : 19/08/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 17:06

salu,
je roule en pbr et le compteur/compte tour pbr peu se monté sur dax ou autre, pour le compteur c le meme cable a rebranché normalemen et le compte tour doit se branché sur le cdi si je m'en rapelle bien, je verifirai, fai attention au prix certain le vende plus cher, sur skyteam-europe il est a 59€ celui qui monte a 120km/h
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Lun 5 Nov - 18:17

Et ou il se branche le cable compte tour sur le CDI ?? je doit demonter le CDI ?
Revenir en haut Aller en bas
tonydu51
Langue pendue
avatar

Nombre de messages : 266
Age : 29
Date d'inscription : 19/08/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 14:40

je pense que sur ton cdi il doi y avoir 5 file branché pour 6 prise sur le cdi, la 6eme doi etre celle la, sur mon pbr c pa facile de trouvé le branchement parce que c monté d'origine donc tous les cable sont ensemble et c a rien y comprendre (syteme chingchong lol)
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 16:15

D'abord, merci tonydu51 tu m'a bien avancé !
J'ai pris Mon CDI en photo, mais je vois pas de prise libre....

Vous voyez quelque chose vous ??
Revenir en haut Aller en bas
tonydu51
Langue pendue
avatar

Nombre de messages : 266
Age : 29
Date d'inscription : 19/08/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 16:27

Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 17:50

Euh... je sait pas ... je suis alé voir et j'ai un truc qui s'y apparente :

C'est ca ?
Revenir en haut Aller en bas
tonydu51
Langue pendue
avatar

Nombre de messages : 266
Age : 29
Date d'inscription : 19/08/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 20:18

nan sa sa doi etre l'accu du demarreur ou des phare, c quoi ton mini un 6v ou un 12v, parce que je croi qu'il n'y a pas de cdi electonic sur les 6v
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 20:39

Centrale de clignotant on dirait (un relais, quoi).
@+
Revenir en haut Aller en bas
techmec83
Langue pendue
avatar

Nombre de messages : 482
Age : 44
Date d'inscription : 05/07/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 21:06

salut ,non ce que tu nous montre et la cellule redresseuse (regulateur de tension )et la central clignotante
Smile
le cdi et effectivement le lien que montre tonydu51,il se trouve dans le cadre sous la baterie (il faut enlever la batterie et son suport )
Revenir en haut Aller en bas
Le pin's
Langue pendue
avatar

Nombre de messages : 178
Date d'inscription : 02/10/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mar 6 Nov - 22:17

Sa y est j'ai trouvé le petit bloc a 6 prise :

Effectivement il y a une prise non-utilisée !
C'est pas le bloc qu'il y a au compteur PBR ??
En fait j'ai juste a rallonger les cables et brancher le blocde compteur PBR au bloc que je montre sur la photo non ?
Revenir en haut Aller en bas
tonydu51
Langue pendue
avatar

Nombre de messages : 266
Age : 29
Date d'inscription : 19/08/2007

MessageSujet: Re: Compteur vitesse et tours sur dax   Mer 7 Nov - 14:11

salu,
nan branche pas tous les cable du compte tour sur le cdi parce qu'il y dessu les voyan de clignotant, de point mort et de plein phare, si je dis pas de betise seul 2 file au compte tour sont a branché pour fair monté l'aiguille ( 1 au cdi et 1 a la baterrie ou a la masse) si ta encor un peu de temps je doi demonte mon pbr dans le couran de la semaine prochaine je regarderai ou les file se branche
a+
Revenir en haut Aller en bas
