 Réparation faisceau électrique Lifan

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Bouba403
Bavard


Nombre de messages : 13
Age : 54
Date d'inscription : 04/05/2017

MessageSujet: Réparation faisceau électrique Lifan   Mar 22 Aoû - 13:36

Salut à tous,

Je sais, je suis à la bourre par rapport à ce que j'avais annoncé mais blessé à la main gauche, je n'ai pas su m'y mettre..

De nouveau la machine est rentrée à la maison (c'est ma femme qui est contente !)..



J'ai vérifié la totalité des connections, sauf celle du CDI, du régulateur et du volant magnétique.. violentg

Car le volant à été acheté chez MK ( violentg ) avec une connectique à cosses rondes alors que le faisceau à des plates !! Sad Sad

Du coup, je suis totalement bloqué ! Confused Confused

J'ai cherché TOUS les plans que je pouvais sur internet, je n'ai rien trouvé de complet ...  boul8

Si un membre pouvait m'aider je pourrai enfin expliquer à ma douce que le moto rentrera vite à son garage ! mdr13 mdr13

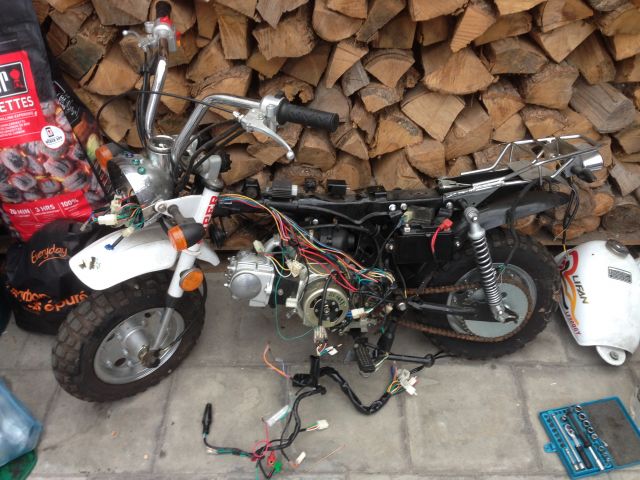

Les photos maintenant :

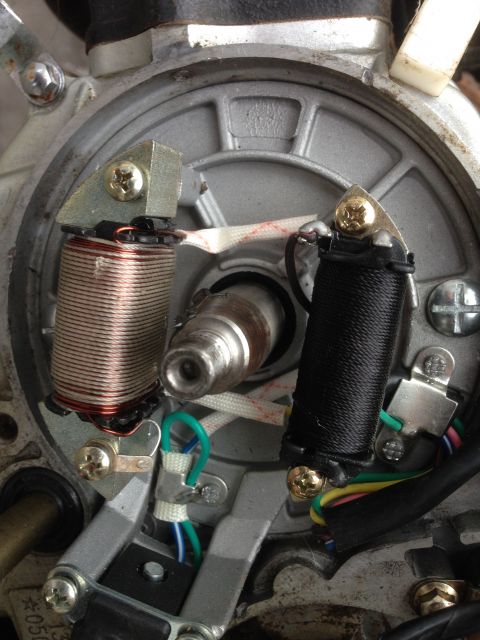

L'intérieur du volant moteur ;

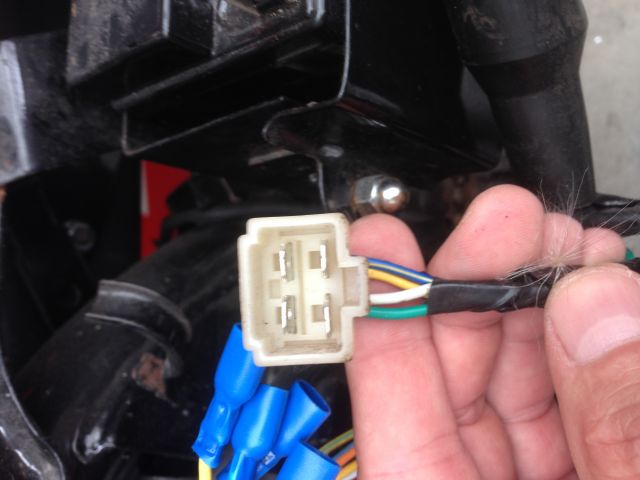

Le régulateur ;

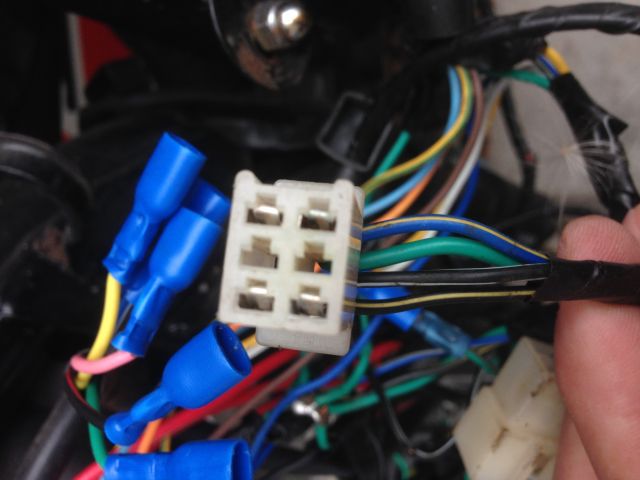

La connectique du CDI côté moteur :

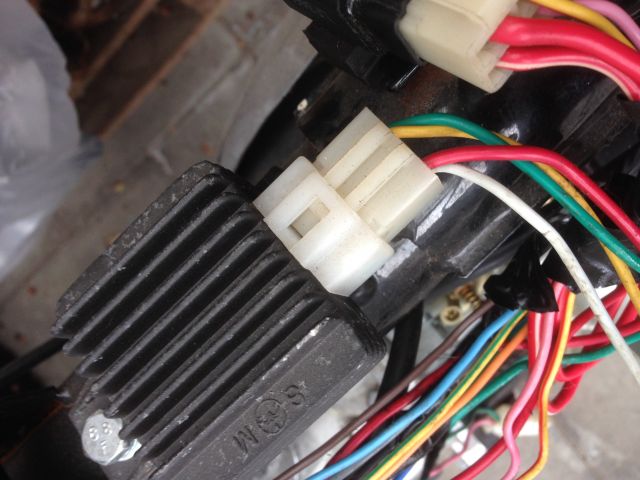

La broche du CDI (neuf !)

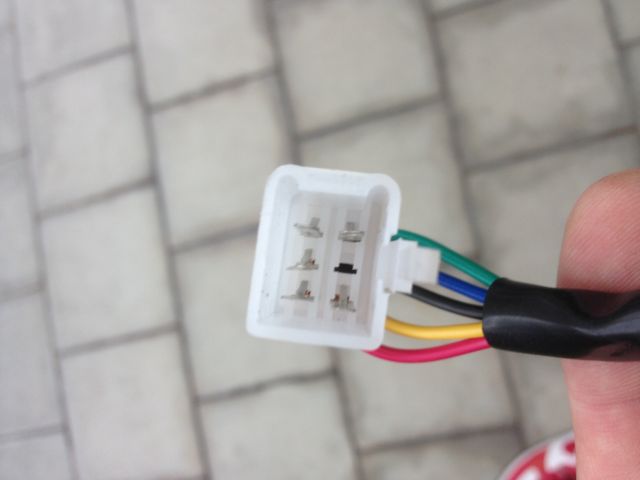

La broche où devrait se brancher la sortie du volant magnétique..



Voilà, je pries à genoux, un cierge dans chaque main en attendant mon sauveur !  mdr2 mdr2 mdr2
Revenir en haut Aller en bas
cieb
Langue pendue


Nombre de messages : 431
Age : 40
Date d'inscription : 25/10/2008

MessageSujet: Re: Réparation faisceau électrique Lifan   Mar 22 Aoû - 14:24

J'avoue que j'ai un peu de mal à comprendre quel broche va ou.
Autant les photos sont très propres, autant j'ai du mal à comprendre à quoi elles correspondent, notamment les dernières.
Revenir en haut Aller en bas
Bouba403
Bavard


Nombre de messages : 13
Age : 54
Date d'inscription : 04/05/2017

MessageSujet: Re: Réparation faisceau électrique Lifan   Mar 22 Aoû - 15:22

La première photo, celle du volant magnétique, il y a le système d'allumage à connecter au CDI..
ce sont les fils bleu/blanc et vert...
il doivent se connecter au CDI... mais à quelles broches (photo 3)..
Sortant du VM, les fils d’alimentation électrique (rose & jaune), vont au régulateur mais où ?
Revenir en haut Aller en bas
cieb
Langue pendue


Nombre de messages : 431
Age : 40
Date d'inscription : 25/10/2008

MessageSujet: Re: Réparation faisceau électrique Lifan   Mer 23 Aoû - 14:31

Les fils qui sortent du volant moteur (photo 1), ils vont ou? deviennent quoi?
Revenir en haut Aller en bas
cieb
Langue pendue


Nombre de messages : 431
Age : 40
Date d'inscription : 25/10/2008

MessageSujet: Re: Réparation faisceau électrique Lifan   Mer 23 Aoû - 14:32

Les fils qui arrivent sur le regulateur (photo 2) viennent d'où? Du faisceau electrique principal?
Revenir en haut Aller en bas
cieb
Langue pendue


Nombre de messages : 431
Age : 40
Date d'inscription : 25/10/2008

MessageSujet: Re: Réparation faisceau électrique Lifan   Mer 23 Aoû - 14:33

Au bout de la broche du cdi (photo 3) il y a un cdi je pense?
De memoire cette broche est correcte et standard.
Revenir en haut Aller en bas
cieb
Langue pendue


Nombre de messages : 431
Age : 40
Date d'inscription : 25/10/2008

MessageSujet: Re: Réparation faisceau électrique Lifan   Mer 23 Aoû - 14:34

La broche de la photo 4 vient du faisceau electrique de ta moto? Les fils vont ou dans le faisceau?
Revenir en haut Aller en bas
Bouba403
Bavard


Nombre de messages : 13
Age : 54
Date d'inscription : 04/05/2017

MessageSujet: Re: Réparation faisceau électrique Lifan   Mer 23 Aoû - 14:49

Les fils du volant moteur sont neufs avec des broches rondes qui ne correspondent pas à l'origine..

Les fils du régulateurs sont connectés en partie sur le faisceau... mais deux doivent se raccorder au volant magnétique... Mais lesquels ?

Oui, il y a un CDI au bout de cette broche mais j'en ignore la connectique...

La dernière photo est celle du faisceau électrique vers le volant magnétique...

Le plus complexe est je crois le raccordement du CDI....

Hier, j'ai trouvé ce schéma... mais ça ne correspond pas car le CDI a 5 fils... le mien 4...

Revenir en haut Aller en bas
Bouba403
Bavard


Nombre de messages : 13
Age : 54
Date d'inscription : 04/05/2017

MessageSujet: Re: Réparation faisceau électrique Lifan   Ven 8 Sep - 15:07

Personne pour aider un pauvre gars dans la m**** ? pale pale

Une photo du câblage (couleurs) des trois éléments suffirait.... Mr. Green Mr. Green
