 Référence sur culasse Dax ST70

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Référence sur culasse Dax ST70   Mar 1 Sep - 22:52

Toujours dans ma recherche d'identification de mes pièces, j'ai trouvé des infos gravées sur ma culasse
c'est bien une culasse de 70 car j'ai vu qu'un C70 avait la même
mais est une OT ou NT. Je n'arrive pas vraiment à être sûr sachant
il y a d'inscrit:     L  Hm - E 3
si vous pouviez regarder sur vos jouets



Si c'est une OT, est elle forcément avec des grosses soupapes?
Ne faites pas trop attention au trou d'admission car il a été retravaillé
Revenir en haut Aller en bas
christian
Rang: Administrateur
avatar

Nombre de messages : 17669
Age : 54
Date d'inscription : 16/03/2005

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 10:15

salut
les inscriptions ne veulent pas dire grand chose, regarde le diamètre de la chambre, une pente en 47 OT, deux pentes en 39+47 NT
à+ brice4

_________________
Forum Mini4Temps N°1
Toutes vos pièces Mini4Temps import Japon à tarifs préférentiels drapeau
J'AI ACCES A TOUTES LES MARQUES JAPONAISES EN DIRECT, CONTACTEZ MOI PAR MP POUR VOS COMMANDES, MERCI...
Revenir en haut Aller en bas
http://www.wataparts.fr
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 10:24

Merci de prendre le temps de me répondre

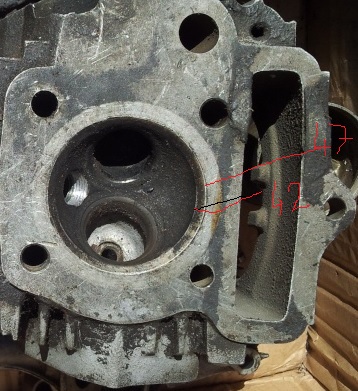

j'ai pris quelques mesures hier de cette culasse
On est bien à 47 puis une espèce de légère première pente qui va vers les 42mm


je sais c'est pas terrible
Revenir en haut Aller en bas
christian
Rang: Administrateur
avatar

Nombre de messages : 17669
Age : 54
Date d'inscription : 16/03/2005

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 10:28

salut
c'est une vieille culasse d'OT, celles de NT ont un arbre à cames asymétrique de toute façon
à+ brice4

_________________
Forum Mini4Temps N°1
Toutes vos pièces Mini4Temps import Japon à tarifs préférentiels drapeau
J'AI ACCES A TOUTES LES MARQUES JAPONAISES EN DIRECT, CONTACTEZ MOI PAR MP POUR VOS COMMANDES, MERCI...
Revenir en haut Aller en bas
http://www.wataparts.fr
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 10:30

alors c'est parfait
c'a va aller avec mon piston bombé d'autant que j'en ai un neuf
merci pour ces précieuses infos
Revenir en haut Aller en bas
christian
Rang: Administrateur
avatar

Nombre de messages : 17669
Age : 54
Date d'inscription : 16/03/2005

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 10:39

salut
oui, reste à trouver un bas moteur d'OT
à+ brice4

_________________
Forum Mini4Temps N°1
Toutes vos pièces Mini4Temps import Japon à tarifs préférentiels drapeau
J'AI ACCES A TOUTES LES MARQUES JAPONAISES EN DIRECT, CONTACTEZ MOI PAR MP POUR VOS COMMANDES, MERCI...
Revenir en haut Aller en bas
http://www.wataparts.fr
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 17:15

christian a écrit:
salut
c'est une vieille culasse d'OT, celles de NT ont un arbre à cames asymétrique de toute façon
à+ brice4

Que veux tu dire par assymétrique?

A mon avis ce moteur est un OT, mais année charnière, donc équipé du nouveau système d'allumage post 82 en 6V
Est ce que c'est techniquement possible?
Donc si je remonte la culasse ça devrait jouer
Revenir en haut Aller en bas
homer13
Modérateur
Modérateur
avatar

Nombre de messages : 3782
Age : 48
Date d'inscription : 16/01/2006

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 20:48

Fuzz a écrit:
christian a écrit:
salut
c'est une vieille culasse d'OT, celles de NT ont un arbre à cames asymétrique de toute façon
à+ brice4

Que veux tu dire par assymétrique?

A mon avis ce moteur est un OT, mais année charnière, donc équipé du nouveau système d'allumage post 82 en 6V
Est ce que c'est techniquement possible?
Donc si je remonte la culasse ça devrait jouer

Avant de faire des frais sur tas culasse.

Fais un près montage avec ton cylindre piston.

Et tu vois si ton piston sort a fleur ou plus..

_________________
Comme Homer j'aime manger , boire et faignasser !!!! Ha!! Ha !! doh ! ma famille arrive ....
Revenir en haut Aller en bas
christian
Rang: Administrateur
avatar

Nombre de messages : 17669
Age : 54
Date d'inscription : 16/03/2005

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 21:09

Salut
Les paliers sont symétriques sur les ot et asymétriques sur les nt. Dis moi ce que ça donne au remontage. T as le marquage pour le huile sur le carter de embrayage?
A+

_________________
Forum Mini4Temps N°1
Toutes vos pièces Mini4Temps import Japon à tarifs préférentiels drapeau
J'AI ACCES A TOUTES LES MARQUES JAPONAISES EN DIRECT, CONTACTEZ MOI PAR MP POUR VOS COMMANDES, MERCI...
Revenir en haut Aller en bas
http://www.wataparts.fr
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 21:38

Le piston dépasse. La circonférence du piston arrive juste au niveau du cylindre mais il dépasse sur sa partie centrale.
Sur le piston j'ai une marque ART d'un côté et 87 de l'autre côté.

Il correspond aux deux qui se trouvent au fond sur la photo
Étrangement j'ai un jeu de soupapes qui fait 23.9 et 20,9 de diametre et un autre jeu qui fait 23 et 20 et elles ont l'air de coller dans la culasse. Super bizarre non. Une culasse ot en petites soupapes ça existe?
J'ai enlevé le cylindre et sur le côté de la bielle il y a une inscription, je crois 330
Revenir en haut Aller en bas
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 21:51


Photo du couplé cylindre piston avant le démontage
Je précise que je n'avait pas de culasse dessus donc je ne sais pas si elle correspond
Autre photo de côté pas très nette en fait
[img][/img]
Revenir en haut Aller en bas
christian
Rang: Administrateur
avatar

Nombre de messages : 17669
Age : 54
Date d'inscription : 16/03/2005

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 21:54

salut
oui, ce sont des pistons d'origine
le mieux serait de toute remonter et de voir ce que ça donne, de toute façon si ce n'est pas les bons pistons tu t'en rendras vite compte, t'auras soit un manque de compression soit ça tapera
le vendeur t'a dit que le plateau d'allumage était celui d'origine?
à+ brice4

_________________
Forum Mini4Temps N°1
Toutes vos pièces Mini4Temps import Japon à tarifs préférentiels drapeau
J'AI ACCES A TOUTES LES MARQUES JAPONAISES EN DIRECT, CONTACTEZ MOI PAR MP POUR VOS COMMANDES, MERCI...
Revenir en haut Aller en bas
http://www.wataparts.fr
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Mer 2 Sep - 22:20

Je viens de faire un test en posant la culasse sur le cylindre/piston et ça ne touche pas les soupapes, ça passe mais j'ai un peu peur pour le taux de compression
Sinon je vais commencer à chercher une culasse ot
Revenir en haut Aller en bas
Fuzz
Langue pendue


Nombre de messages : 76
Age : 43
Date d'inscription : 28/08/2015

MessageSujet: Re: Référence sur culasse Dax ST70   Sam 5 Sep - 0:16

j'ai pas mal avancé et je me recentre sur le post de la réféction moteur
http://www.daxteam.com/t32558-reconstituer-un-moteur-honda-6v
